作为现代工业运动控制的重要组成部分，低压伺服驱动器通过力矩、速度、位置三种方式对伺服电机进行精准控制，被广泛应用于低压供电场合、定位控制、移动供电场合等安装空间小、用电安全高的自动化应用场景中，如智能物流AGV驱动系统、风电变桨系统、人机协同的协作机器人、产线传送装置、通道闸门控制、抓取及搬运机械装置、雕刻机等。

MCU作为电机驱动系统设计的控制核心，是系统整体性能与设计的关键所在。

  极海低压伺服驱动器应用方案介绍

•  基于APM32F407系列高性能MCU，主频高达168MHz

•  大容量存储，Flash 高达1MB，SRAM 192+4KB，SDRAM 2MB，支持外部存储器拓展，满足复杂系统设计需求

•  3个独立ADC，可同时采集电机电流和母线电压

•  内置EMMC接口，Wait时序在100ns以内，满足与外围FPGA高效通信应用

•  内置CAN接口，实现CANopen总线协议，与PLC等主站通信

•  最高通信速率可达42Mbit/s的SPI口，可快速访问EtherCAT 芯片，实现EtherCAT总线通信

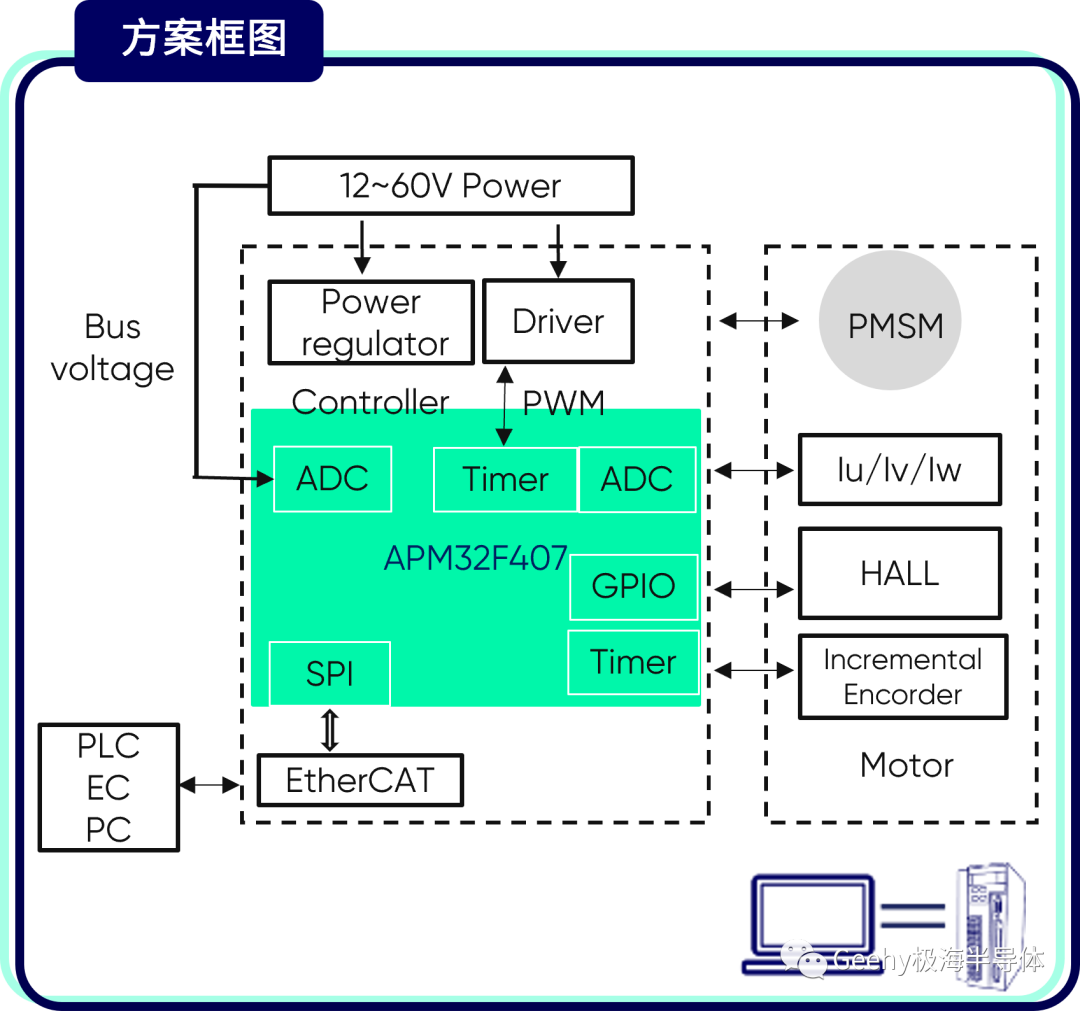

极海同时提供低压伺服驱动器整个开发过程中的软硬件技术支持与demo板。整机模块工作过程如下：主控采用APM32F407高性能MCU，通过高级定时器，可输出3组互补PWM来控制PMSM电机的转动；通过3个独立ADC对电机电流和母线电压进行采样；通用定时器的编码器模式获取增量编码器的脉冲信号；通过电流环、速度环、位置环控制，实现电机速度稳定控制、位置精准控制；通过SPI访问EtherCAT从站芯片，实现EtherCAT总线通信。

两种控制模式

速度模式：可设定目标速度，电机按照设定速度旋转。

位置模式：可设定旋转角度，电机停留在设定位置。

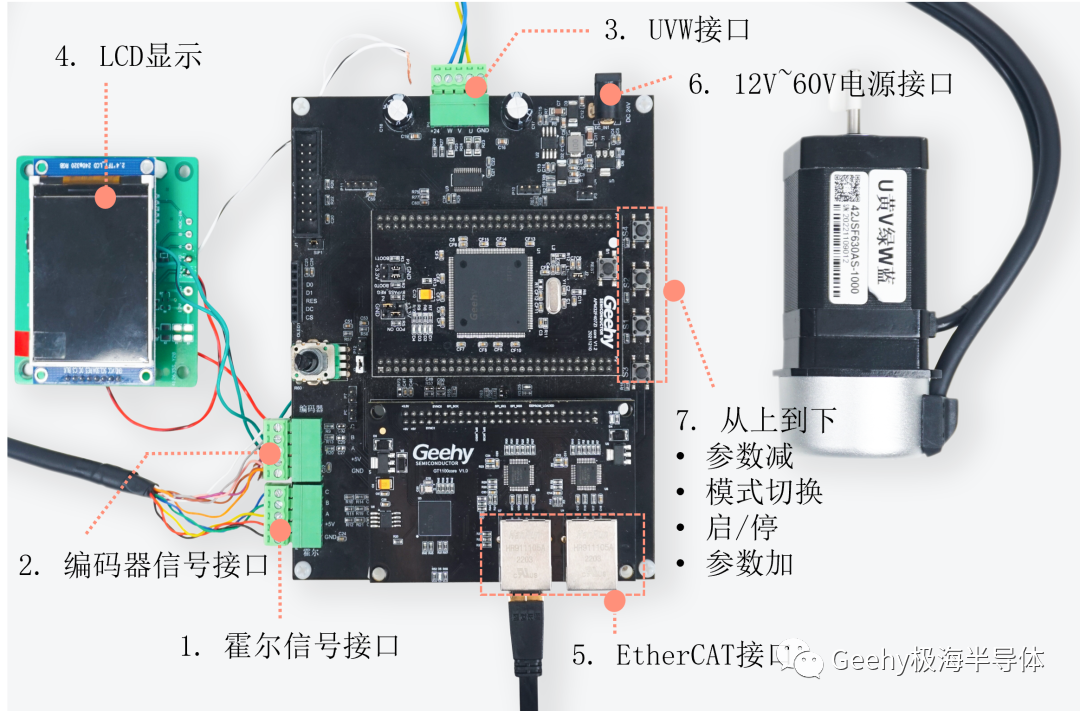

接口资源

1：霍尔信号接口

2：编码器信号接口

3：UVW接口

4：LCD显示

5：EtherCAT接口

6：12~60V电源接口

7：按键（从上到下）：参数减，模式切换，启/停，参数加

控制方式

双闭环控制（速度模式）

三闭环控制（位置模式）

PWM频率

10KHz

电机转速

-3000~3000rpm（4对极）

位置设置范围

0~36000°
