纳芯微全新推出业界领先的电压监控复位芯片NSR7808系列，该系列产品专为汽车和工业场景中微处理器中的电路监控而设计，可持续监控电源的跌落和恢复，保障设备系统的可靠和稳定运行。广泛应用于车载信息娱乐系统、汽车自动驾驶、车身控制模块、MCU和处理器等控制电路，以及工业应用场景服务器和数据中心，安防监控摄像头中。

该系列产品可以用于监控最低0.4V的系统电压，并提供复位功能，且复位延时是可编程的。当SENSE电压降低到阈值VIT，或者手动复位MR电压触发至低电平时，RESET信号便被设置为有效。RESET输出保持低，直到用户设置的延迟时间后释放，拉升至逻辑高电平。复位电压可以设置为0.9V至5V的典型电压轨，且NSR7808G01版本的复位电压可通过外部电阻分压器进行调节配置。

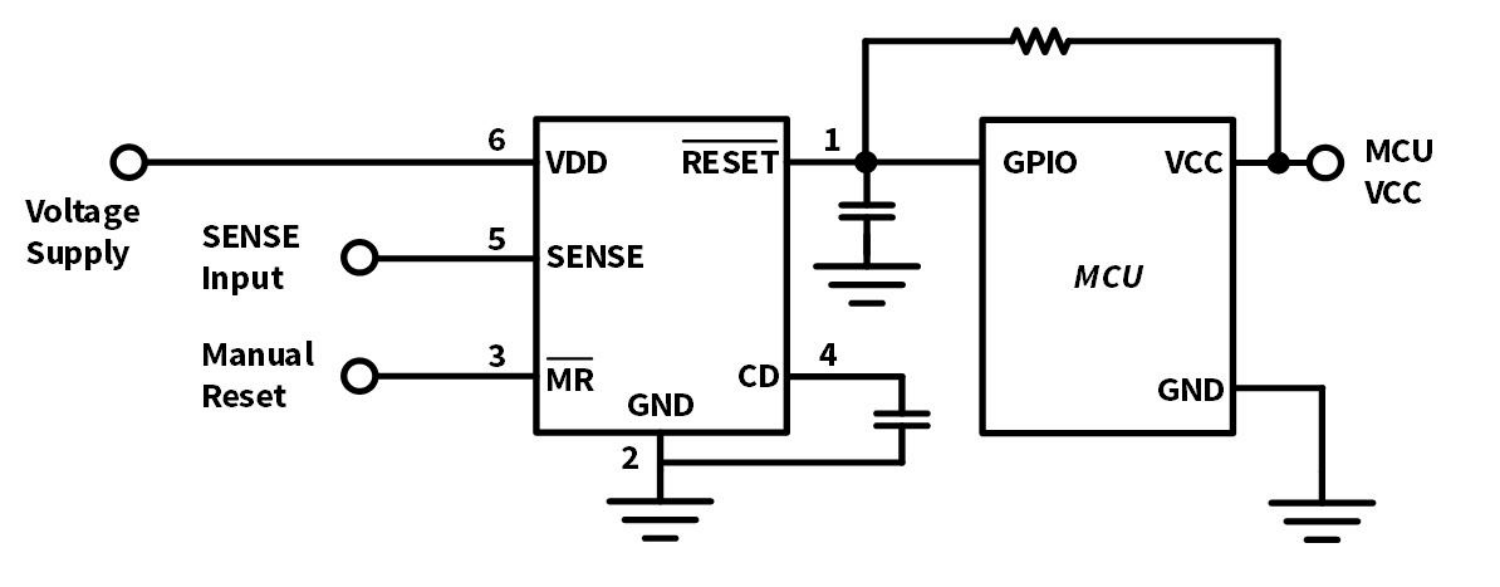

                                                            典型应用框图

NSR7808系列产品具有3.6uA典型值的超低静态电流，非常适合汽车和工业上电池供电的应用场景。它提供了精确的基准电压，可实现±0.5％的阈值精度。通过连接在CD和GND之间的电容器可以配置选择复位延迟的时间，可以实现1.25ms至10s之间选择任意值。将CD引脚悬空，默认延迟时间为20ms；将CD引脚连接到VDD，延迟时间则为300ms。

NSR7808系列产品给硬件设计者提供了丰富的解决方案，有各种固定电压版本，也提供可调电压选项。提供SOT23-6(2.9mm*1.6mm)和DFN-6（2mm*2mm）两种封装形式，满足用户不同设计需求。

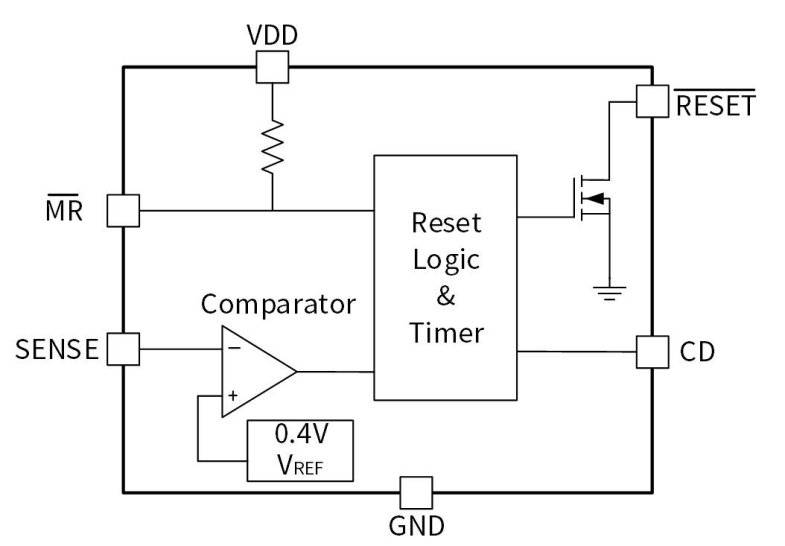

                                                     NSR7808系列功能框图

产品特性

- 满足 AEC-Q100 车规要求

- 供电电压范围：1.8V-5.5V

- 监控阈值电压：

- 固定版本： 0.84，1.12, 1.16, 1.4, 1.67,1.77,2.33，2.79, 3.07, 4.65

- 可调版本：可选分压电阻可调Adjustable

- 超低静态功耗Iq：典型值3.6uA

- 高精度复位阈值电压：±0.5%

- 带Manual Reset 功能

- 输出类型：Open-Drain开漏

- 宽温度范围-40℃至125℃

- 封装：SOT23-6，DFN-6

应用场景

- 车载信息娱乐系统

- 汽车自动驾驶

- 车身控制模块

- MCU、处理器等控制电路

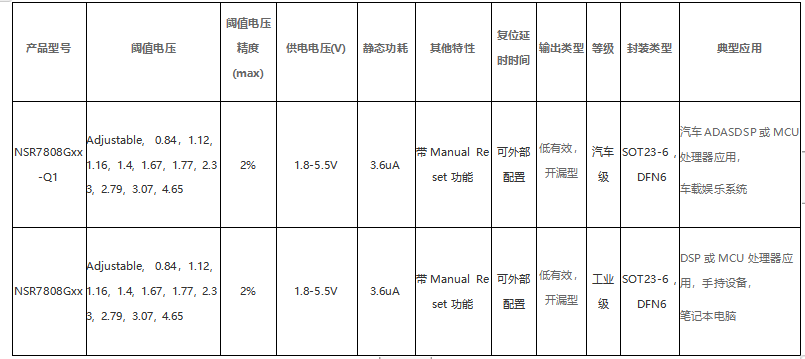

                                                                                电压监控复位芯片选型表

免费送样

NSR7808系列产品均可提供样品，如需申请样片或订购可邮件至sales@novosns.com或拨打0512-62601802，更多信息敬请访问www.novosns.com
